半导体
满足了伴随小型化的高端检查要求

半导体外观检查工具的套装化,
无需编程程序即可轻松实现高精度检查。

检查案例

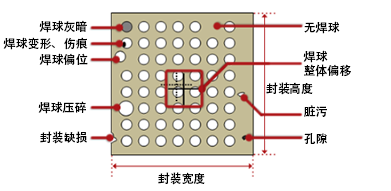

BGA,CSP焊球的有无、缺损检查

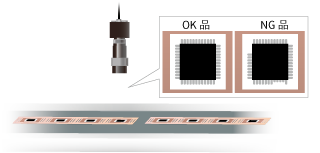

针脚框架的变形、缺损检查

此处未提到的案例也很多。
关于检查的可行性等,若对产品有疑问,请随时致电我公司。

用户反馈

设定时可以按照excel(PC)的感觉操作,更改或追加品种的方式相比其他公司方便很多。
用样品做评价后会告知可以检查的范围,不能检查也会如实的告知,所以很放心。
光源切换很方便,品种扩展的设定也很简单。

组合工具实现大量的项目检查

通过与通用检查工具(封装检测/检查,BLOB检查,DefFinder®:通用外观检查等)的组合,可实现各种复合检查。

里面

表面

封装检测、检查

从封装轮廓部分的边缘求得最佳直线,并在其交叉点检测封装的位置。
通过所检测的封装信息,完成各种检查。

◯封装宽度
◯封装高度
◯封装变形
◯封装缺损
◯异物混入

通过制作高精度动态掩膜来抑制虚报/遗漏

尺寸易变的硅芯片等检查对象,也能制作沿着各角形边缘的掩膜。
可以根据各自的对象准确地进行掩膜输出。

  • 倒角
  • 圆角
  • 向内圆角

切换光源条件进行复数检查

通过光源条件的切换,用符合检查项目的最佳光源条件来实现最稳定的检查。

光源条件1

封装缺损检查

光源条件2

焊球内异物检查
