高速，高性能
标准机型

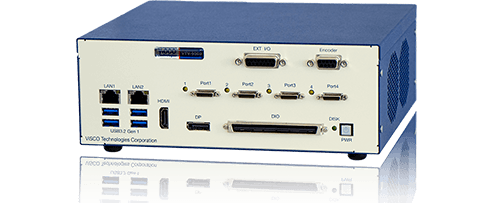

ViSCO的原创小型筐体。装载了独自设计的板卡，在OS的牢固性加上省空间型的机型，完美实现了高速/高性能。

〈机型阵容〉
4相机规格

硬件规格

型号	V9KTDPL7-4MV
相机模式	标准（可混用不同像素数的相机）
相机最大连接数	4台
外观尺寸	230（W）× 205（D）× 82（H）mm
重量	2.7kg
功耗	144W以下

※你可以滚动到一边。

外观尺寸图

VT Digital相机

1200万像素黑白／彩色

型号	像素数（pixel）	图像传输速度		外观尺寸 (W) x (H) x (D)
型号	像素数（pixel）	标準	高速	外观尺寸 (W) x (H) x (D)
VTC-R120M00-SE	4080x3000	67ms(15fps) 77ms(13fps)^*1	19ms (54fps)	35x35x40.7mm
VTC-R120C00-SE	4080x3000	67ms(15fps) 77ms(13fps)^*1	19ms (54fps)	35x35x40.7mm
VTC-12MWM00-VI	4096x3072	91ms (11fps)	24ms (42fps)	55x55x30mm
VTC-12MWC00-VI	4096x3072	91ms (11fps)	24ms (42fps)	55x55x30mm

※你可以滚动到一边。

900万像素黑白／彩色

型号	像素数（pixel）	图像传输速度		外观尺寸 (W) x (H) x (D)
型号	像素数（pixel）	标準	高速	外观尺寸 (W) x (H) x (D)
VTC-R090M00-SE	4080x2160	50ms (20fps)	14ms (74fps)	35x35x40.7mm
VTC-R090C00-SE	4080x2160	50ms (20fps)	14ms (74fps)	35x35x40.7mm

※你可以滚动到一边。

500万像素黑白／彩色

型号	像素数（pixel）	图像传输速度		外观尺寸 (W) x (H) x (D)
型号	像素数（pixel）	标準	高速	外观尺寸 (W) x (H) x (D)
VTC-R050M00-SE	2448x2048	29ms (35fps)	7.6ms (132fps)	35x35x40.7mm
VTC-R050C00-SE	2448x2048		7.6ms (132fps)	35x35x40.7mm
VTC-D050M0A-SE	2448x2048		-	35x35x40.7mm
VTC-D050C0A-SE	2448x2048		-	35x35x40.7mm

※你可以滚动到一边。

400万像素黑白

	型号	像素数（pixel）	图像传输速度		外观尺寸 (W) x (H) x (D)
	型号	像素数（pixel）	标準	高速	外观尺寸 (W) x (H) x (D)
	VTC-400PM00-VI	2048x2048	26ms (38fps)	6.7ms (150fps)	29x29x55mm

※你可以滚动到一边。

300万像素黑白／彩色

型号	像素数（pixel）	图像传输速度		外观尺寸 (W) x (H) x (D)
型号	像素数（pixel）	标準	高速	外观尺寸 (W) x (H) x (D)
VTC-D030M00-SE	2048×1536	19ms (52fps)	-	35x35x40.7mm
VTC-D030C00-SE	2048×1536		-	35x35x40.7mm
VTC-R030M00-SE	2048×1536		5.2ms (193fps)	35x35x40.7mm
VTC-R030C00-SE	2048×1536		5.2ms (193fps)	35x35x40.7mm

※你可以滚动到一边。

200万像素黑白／彩色

型号	像素数（pixel）	图像传输速度		外观尺寸 (W) x (H) x (D)
型号	像素数（pixel）	标準	高速	外观尺寸 (W) x (H) x (D)
VTC-200PM00-VI	2048x1088	14ms (70fps)	3.6ms (280fps)	29x29x55mm
VTC-200PC00-VI	2048x1088	14ms (70fps)	3.6ms (280fps)	29x29x55mm

※你可以滚动到一边。

160万像素黑白／彩色

型号	像素数（pixel）	图像传输速度		外观尺寸 (W) x (H) x (D)
型号	像素数（pixel）	标準	高速	外观尺寸 (W) x (H) x (D)
VTC-D016M0A-SE	1440x1080	6.4ms(156fps)	-	28x28x40mm
VTC-D016C0A-SE	1440x1080	6.4ms(156fps)	-	28x28x40mm

※你可以滚动到一边。

130万像素IR

	型号	像素数（pixel）	图像传输速度		外观尺寸 (W) x (H) x (D)
	型号	像素数（pixel）	标準	高速	外观尺寸 (W) x (H) x (D)
	VTC-D013R00-AD	1248x1024	7.8ms (129fps)	-	58x58x90mm

※你可以滚动到一边。

VT Digital相机电缆

产品名称	型号	接插件形状 (相机-机箱)	长	形状
3m 自控对应	VTCC-3SSRN003H	SDR-SDR	3m	直通
3m 自控对应	VTCC-3MSRN003H	MDR-SDR	3m	直通
5m 自控对应	VTCC-3SSRN005H	SDR-SDR	5m	直通
5m 自控对应	VTCC-3MSRN005H	MDR-SDR	5m	直通
3m 自控对应L型	VTCC-3SSRU003H	SDR-SDR	3m	L型 UP
5m 自控对应L型	VTCC-3SSRU005H	SDR-SDR	5m	L型 UP
3m 自控对应L型	VTCC-3SSRD003H	SDR-SDR	3m	L型 DOWN
5m 自控对应L型	VTCC-3SSRD005H	SDR-SDR	5m	L型 DOWN

※你可以滚动到一边。

系统配置示例

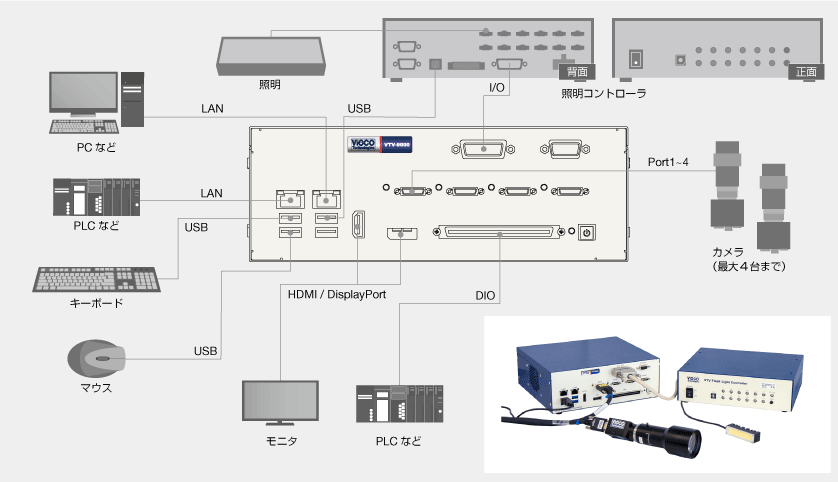

配置示例：VTV-9000mini和光源控制器

连接外部设备

VT Digital相机・相机线缆

相机型号	相机规格	相机线型号	相机线规格
VTC-R120M00-SE	1200万像素黑白	VTCC-3SSRN001H VTCC-3SSRN003H VTCC-3SSRN005H VTCC-3SSRU003H VTCC-3SSRU005H VTCC-3SSRD003H VTCC-3SSRD005H VTCC-3SSRR003H VTCC-3SSRR005H VTCC-3SSRL003H VTCC-3SSRL005H	直通 1m 直通 3m 直通 5m L型 UP 3m L型 UP 5m L型 DOWN 3m L型 DOWN 5m L型 RIGHT 3m L型 RIGHT 5m L型 LEFT 3m L型 LEFT 5m
VTC-R120C00-SE	1200万像素彩色
VTC-12MWM00-VI	1200万像素黑白、M42 P1卡口
VTC-12MWC00-VI	1200万像素彩色、M42 P1卡口
VTC-R120M0 S-Series	1200万像素黑白超深度
VTC-R090M00-SE	900万像素黑白
VTC-R090C00-SE	900万像素彩色
VTC-R050M00-SE	500万像素黑白
VTC-R050C00-SE	500万像素彩色
VTC-R050M0 S-Series	500万像素黑白超深度
VTC-R050C0 S-Series	500万像素彩色超深度
VTC-D050M0A-SE	500万像素黑白
VTC-D050C0A-SE	500万像素彩色
VTC-D050M0 S-Series	500万像素黑白超深度
VTC-D050C0 S-Series	500万像素彩色超深度
VTC-400PM00-VI	400万像素黑白
VTC-R030M00-SE	300万像素黑白
VTC-R030C00-SE	300万像素彩色
VTC-D030M00-SE	300万像素黑白
VTC-D030C00-SE	300万像素彩色
VTC-200PM00-VI	200万像素黑白
VTC-200PC00-VI	200万像素彩色
VTC-D016M0A-SE	160万像素黑白
VTC-D016C0A-SE	160万像素彩色
VTC-D013R00-AD	130万像素 IR、需要AC适配器

※你可以滚动到一边。

闪烁灯控制器・硬件触发线

闪烁灯控制器型号	闪烁灯控制器规格	硬件触发线型号	硬件触发线规格
VTVFCV-0648-00 VTVFCV-1248-02 VTVFC-V-06-01	光源连接数6 光源连接数12、带链接功能光源连接数6	VTTC-M150-07A	0.7m
		VTTC-M150-16A	1.6m
		VTTC-MW151-16A	1.6m2分岐、控制器2台接続
		VTTC-MF151-16A	1.6m4分岐、控制器4台接続

※你可以滚动到一边。

I/O 线

I/O 线型号	线规格
VTIO-A96SN015E	单侧散线 1.5m
VTIO-A96SN030E	单侧散线 3m
VTIO-A96SN050E	单侧散线 5m
VTIO-B96SW130A	两端接插件 3m Keyence PLC KV-7000/KV-5000/KV-3000系列
VTIO-B96SW150A	两端接插件 5m Keyence PLC KV-7000/KV-5000/KV-3000系列
VTIO-B96SW530A	两端接插件 3m YASKAWA 控制器　MP3000/MP2000系列
VTIO-B96SW550A	两端接插件 5m YASKAWA 控制器　MP3000/MP2000系列
VTIO-B96SW415A	两端接插件 1.5m OMRON PLC CJ系列/NJ系列/NX系列
VTIO-B96SW430A	两端接插件 3m OMRON PLC CJ系列/NJ系列/NX系列
VTIO-B96SW450A	两端接插件 5m OMRON PLC CJ系列/NJ系列/NX系列

两端接插件 5m OMRON PLC CJ系列/NJ系列/NX系列

编码器线缆

编码器线缆型号	编码器线缆规格
VTEC-M090-15A	1.5m
VTEC-M090-30A	3m

※你可以滚动到一边。

常见问题

Q成本大概需要多少？

架构和价格根据物体的尺寸和节拍时间而不同。ViSCO为了满足客户的各种检测需求，将提供各种图像处理检查设备和相机等。详情请点击此处。

Q与其他公司产品的区别是什么？

有高精度图像处理技术、高速处理、近乎人类的检查算法等。ViSCO产品出售后，从光学系的选定到自动机的建议以及后续跟进，将提供生产现场上实用的外观检查系统方案，得到了极高的回购率和客户满足度。

Q可以检测的最小缺陷是多小？

普通市售的镜头与光源所配置的光学系的话，可检测的最小缺陷大小约为直径3~5μm。不过也会受到工件的自身条件，因此需要进行样品测试来确认实际的精度和性能。

Q想要引进图像处理检查设备的话，是否需要了解专业知识？

ViSCO的图像处理检查设备设定简单易懂，
我们有针对性的培训项目（选配）。

Q打算购买，可以做现场测试吗？

可以。
营业担当现场访问做测试，或者可以无偿借出机器。详情请点击此处。

QDEMO可以做吗？

可以。
担当人员拜访，或者在我们上海、深圳公司执行。
