正规化相关搜索定义

正规化相关搜索定义

计算图像的局部和模版的相关系数(相似度),以该相似度为标准的搜索方式。通过相似性的测定,可以对近乎模板特征的图像特征位置进行特定,因此可以适用于位置检测。
作为正规化相关搜索的结果,将输出X、Y坐标,得分(相关系数)。一般,重复位置精度为3σ,是1/4像素。

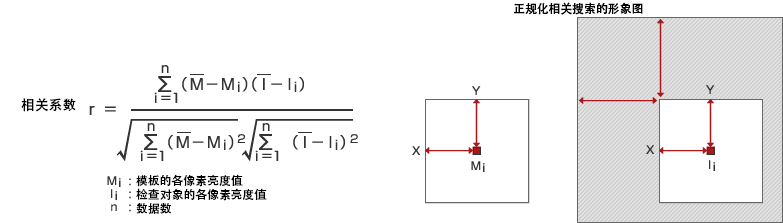

通过下列相关函数,计算出得分(相关系数)。首先,把图像定义为非连续性2次元函数I(x,y)。检索图像I,检索图像的范围ON,模板图像M,模板图像范围Oi,此外i和N的关系是0≦i<N。

相关系数的计算方法是通常的数学计算,各图像处理制造商都是一样的。由于全像素和bit数的计算会耗费大量的处理时间,因此会利用各家独自研发的算法来减少计算(=拉长间隔)。此外,从几个候选中选择最佳方法的标准也各不相同,因此各制造商在处理速度和精度方面都会出现差异。

正规化相关搜索的应用

一般情况下会登记2处搜索点,并补正一些角度偏差等问题。 除此之外,可以用相关值来检查异品种混入等。

■作为机器引导的定位
■作为检查和测量前处理的定位
